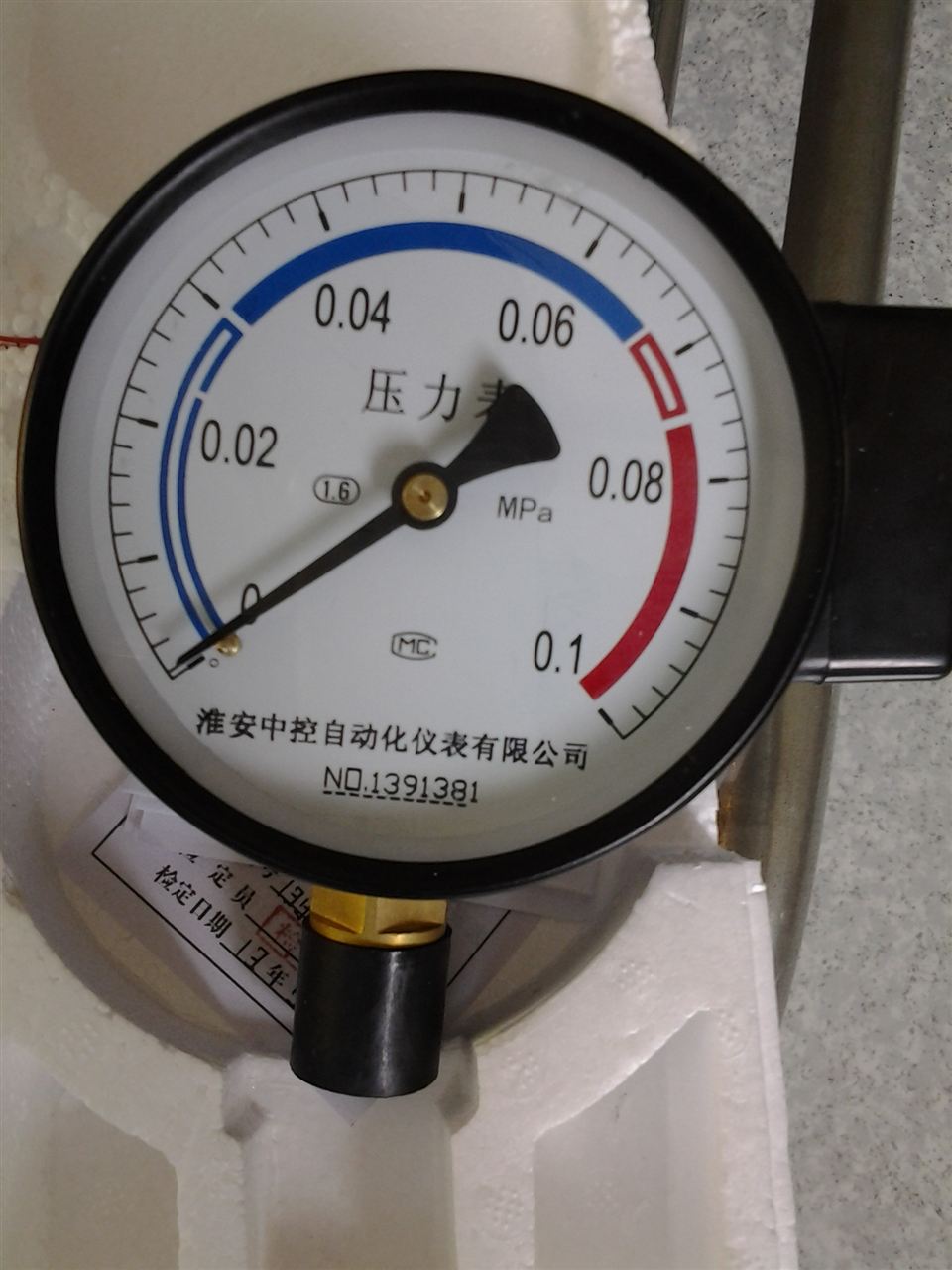

不锈钢电阻远传压力表
用于测量对铜及铜合金，或不锈钢合金不起腐蚀作用气体，液体的压力，并通过仪表内部安装的电位器式传感器把被测量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制，此外，本仪表能够同时就地指示压力，便于现场工艺检查。
此仪表可与膜片隔离器（隔膜体）连接，制成隔膜式，用于测量腐蚀性较强，粘度较大，易结晶介质的压力。
主要技术指标
1、基本误差：正负1．6级。
2、：测量范围： （Mpa）
（特殊规格，请在订货时注明）
0-0.16 0-0.25 0-0.4 0-0.6
0.1 0-1.6 0-2.5 0-4
0-6 0-10 0—16 0-25 0-40
-0.1-0.06 -0.1-0.15 -0.1-0.3 -0.1-0.5
-0.1-0.9 -0.1—1.5 -0.1—2.4
3、工作条件（1）环境温度：-40-60℃
（2）工作压力：静负荷：
用至测量上限值的3／4
交变负荷：用至测量上限值的2／3
短时压力：用至测量上限值
（3）相对温度：<85％
4、滑线电阻发送器的技术数据： 起始电阻：3-20Ω
满度电阻：340-400Ω
接线端的外加电压<6V
5、仪表外径：Φ150mm
6、连接尺寸：M20X1．5
结构原理
电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。
| 滑线电阻式发送器接线图 |
 |
仪表机械部份的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。
测量范围
| 测量范围 MPa |
0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6；0～2.5；0～4；0～6；0～10；
0～16；0～25；0～40；0～60 |
| -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； |
