产品介绍：ZK-LGX楔形流量计是八十年代开始开始逐步走向实用的一种新型流量计，其检测件是一个V字形楔块（又称楔形节流件），它的圆滑顶角朝下，这样有利于含悬浮颗粒的液体或粘稠液体顺利通过，不会在节流件上游侧产生滞流。因此特别适合在石油、化工等行业中用于体积流量和质量流量的测量。
主要特点：
1 具有自清洁能力，无滞流区。
2耐磨损、寿命长、可靠性高。
3 *压损比孔板小。
4 一体型结构，现场安装无需按装导压管路，直接与管道进行螺纹或法兰连接。施工省时省力，维护方便。
5、特别适合于高粘度、低雷诺数、带悬浮颗粒或气泡的介质测量；
6、测量精度不受流体介质介电常数等特性的影响和限制；
7、楔形件结构设计特殊，有导流作用，防堵塞；
8、具有流体粘度变化、温度变化、密度变化等补偿功能；
9、抗振动、抗冲击、抗脏污、抗腐蚀；
10、具有双向流量测量功能；
11、测量精度高；重复性好、精确度高，经标定的楔形流量计，精度达0.5 级。
12、楔形流量计结构简单、牢固、高可靠性，安装方便，运行维护费用低；
13、无运动部件、无磨损，长期使用时不需要重新标定。
二 测量原理：
流体通过楔形流量计时，由于楔块的节流作用，在其上、下游侧产生了一个与流量值成平方关系的差压，将此差压从楔块两侧取压口引出，送至差压变送器转变为电信号输出，再经经智能流量计算仪运算后，即可获知流量值。
楔形流量计流量方程：
Cε πD2 2ΔP
qv= m
1-m2 4 ρ
式中：qv —— 流体流量，m3/s
C —— 流出系数；
ε—— 可膨胀性系数；
πD2
m —— 开孔与管道面积比， S1/ ——
4
S1 —— 弓型流通面积，m2
D —— 管道内径,m；
ΔP—— 差压，Pa
ρ—— 被测介质密度，kg/m3
安装要求
楔形流量计上游侧zui短直管段见下表：
楔形流量计参数指标
1、 公称直径：25mm≤DN≤500mm
2、 雷诺数范围：ReDzui低可达300，zui高可达106以上
3、 公称压力：PN≤10MPa
4、 工作温度：t≤350℃
5、 精度：1级

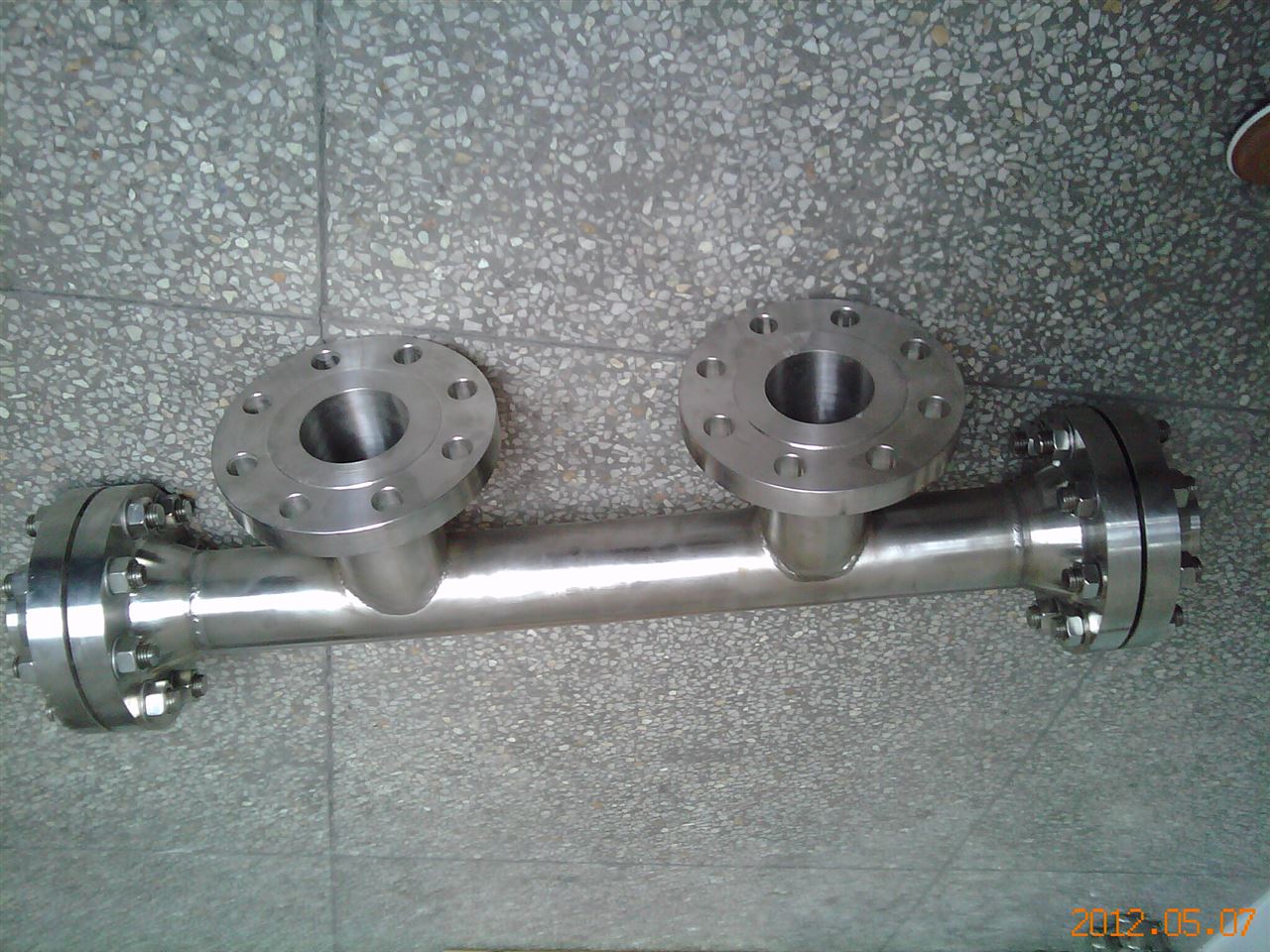

楔形流量计一般与带远传瞙盒的差压变送器配套成一体，被测介质与引压管线及变送器隔离，因此可以用于脏污介质的测量。结构见下图：
